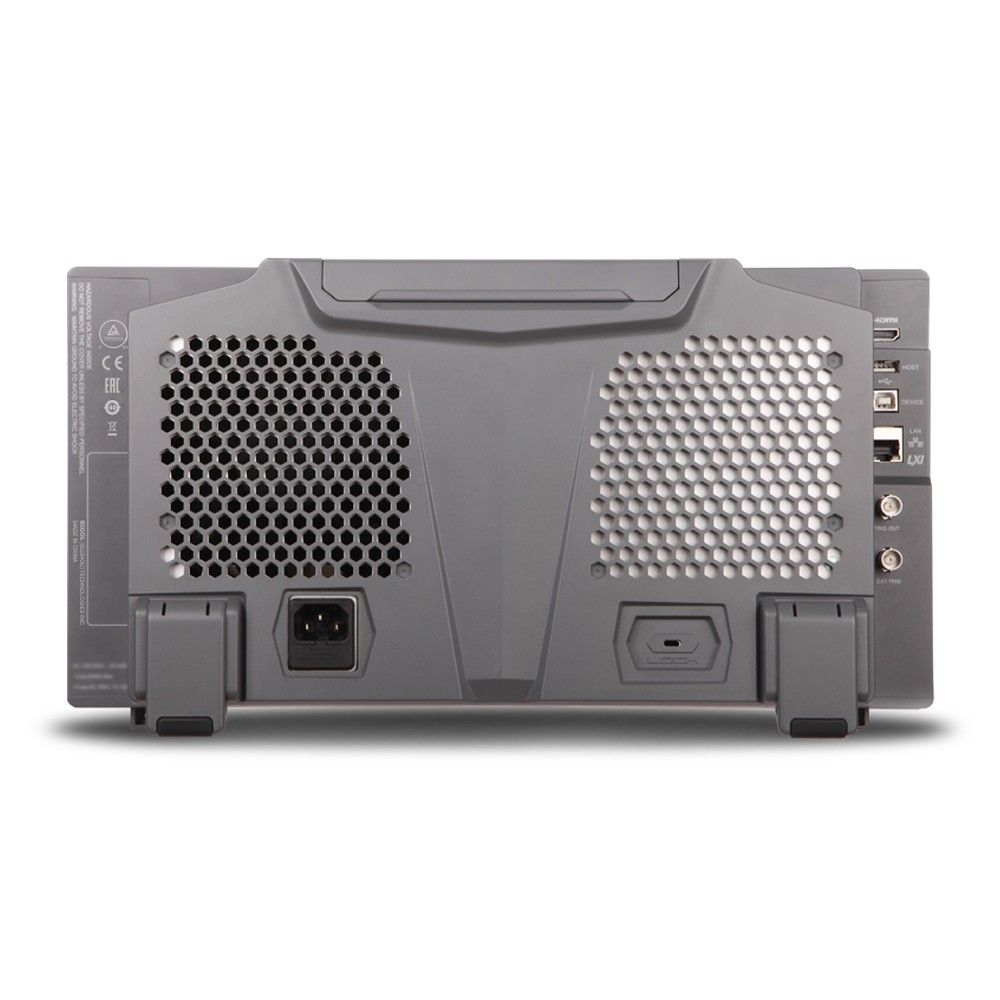

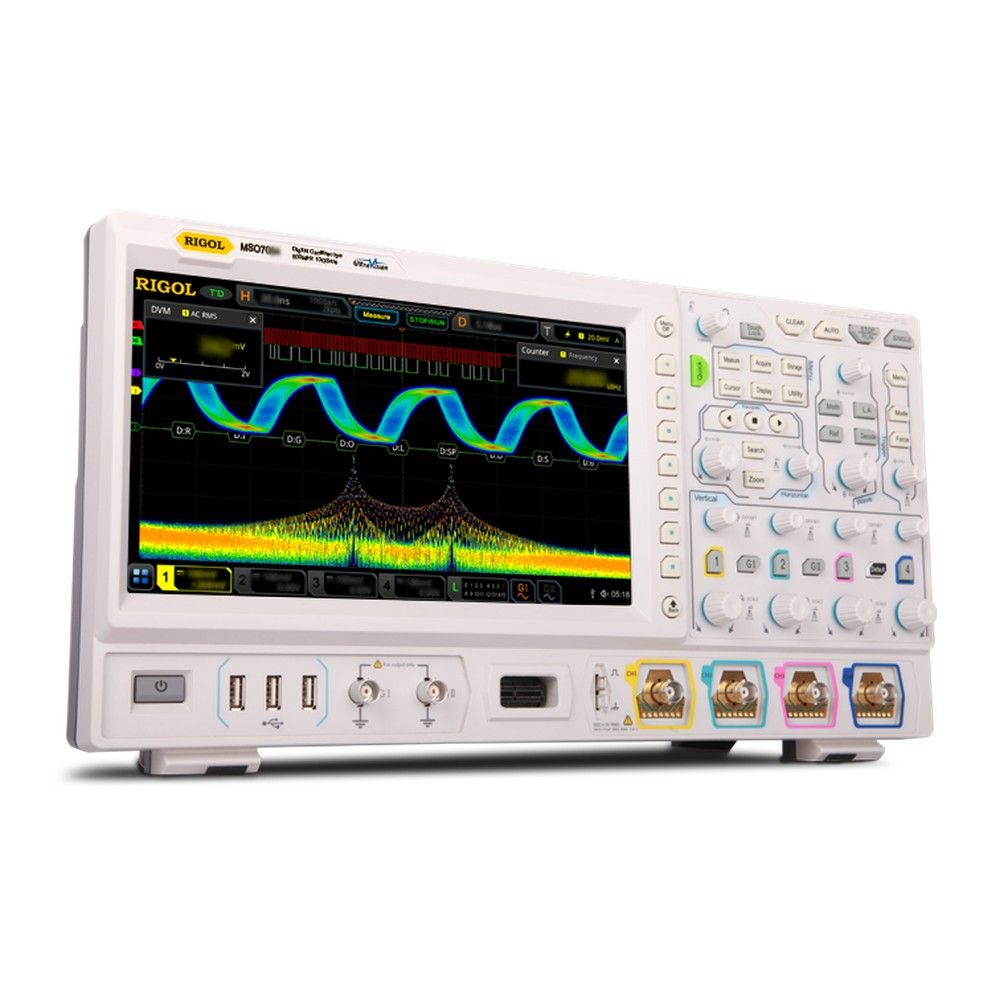

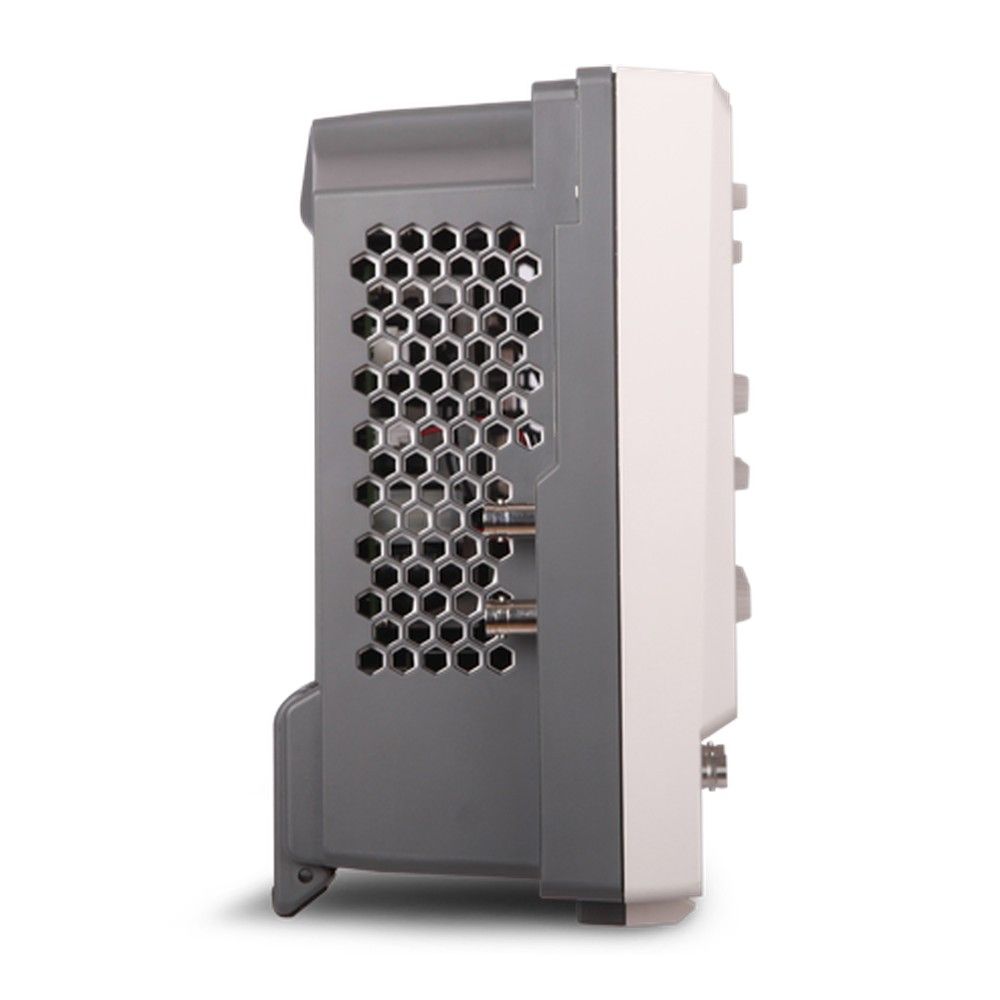

Осциллографы Rigol350MHz BW,4Channel,10GSa/s ,16 Digital Logic Channel
- Артикул: 105161
- Партномер : MSO7034
- Гарантия: 36 мес.
Наличие
- Мск: нет
В настоящее время товар отсутствует на складе.
Уведомить
Вы можете подписаться на товар - когда он появится на складе, мы отправим Вам уведомление на email.
-
Технические характеристики
Технические характеристики
Основные характеристики-
Тип инструмента
Осциллограф
-
Размер дисплея, дюйм
10.1
-
Особенности дисплея
Сенсорный, мультитач
-
Количество каналов
4
-
Особенности каналов
Каналы: 4 аналоговых, 16 цифровых
-
Частота дискретизации
Одноканальный режим – 10 Гвыборок/с, двухканальный режим – 5 Гвыборок/с, четырехканальный режим – 2.5 Гвыборок/с
-
Пропускная способность, МГц
350
-
Особенности входящего сигнала
Стандарт: декодирование протоколов - параллельный интерфейс. Опция: декодирование протоколов - RS232, UART, I2C, SPI, LIN, CAN, FlexRay, I2S, MIL-STD-1553
-
Особенности горизонтальной системы
Диапазон временной развертки: 500 псек/дел...1000 сек/дел
-
Чувствительность верт. системы
Для диапазона 1 МОм: 1 мВ/дел…10 В/дел. Для диапазона 50 Ом: 1 мВ/дел…1 В/дел
-
Особенности вертикальной системы
Погрешность коэффициента усиления: ± 2% от полной шкалы
-
Режим запуска
Стандарт: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длит-ти события, истечению времени, ранту, окну, задержке, установке/удержанию и N фронту. Oпционально: RS232, UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD1553
-
Встроенные функции
Частотомер, цифровой вольтметр, измерение мощности, гистограмма
-
Автоматические измерения
41 автоматическое измерение. Максимальное кол-во измерений отображаемых на канал: 33
-
Регистрация осциллограмм
Запись и воспроизведение до 450 000 фреймов (1 канал)
-
Особенности системы измерения
Скорость обновления: не менее 600 000 осц/сек. Математические операции: A+B, A-B, AxB, A/B,БПФ, A&&B, A||B, A^B, !A, интегрирование, дифференцирование, корень квадратный, Lg, Ln, Exp, Abs, AX+B
-
Особенности генератора сигналов
В стандартной комплектации: нет. Опция Rigol MSO7000-AWG: генератор сигналов произвольной формы 2 выходных канала, 25 МГц
-
Интерфейс
USB 2.0 Host, USB 2.0 Device, LAN, HDMI 1.4b
-
Разъемы
4 x USB 2.0 Host, 1 x USB 2.0 Device, 1 x LAN, 1 x HDMI 1.4b, 1 x TRIG OUT
Прочие характеристики-
Вес, нетто, кг
3.9
-
Длина, мм
41
-
Высота, мм
22.4
-
Особенности
Внесен в Госреестр. Расширенный БФП: макс. длина записи 1 Мвыборка; поиск пиков - до 15 пиков; тип окна - Прямоугольное (по умолч), Блэкмана-Харриса, Хенинга, Хемминга, с плоской вершиной, треугольное
- Ссылка на описание
-
Комплект поставки
Осциллограф, документация, кабель питания, USB кабель, 4 пассивных пробника Rigol RP3500A (500 МГц), 1 логический пробник Rigol RPL2316, крышка на переднюю панель
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
-
