Осциллографы Rigol200MHz BW,4Channel,8GSa/s

Артикул: 105169
Партномер : MSO5204
Гарантия: 36 мес.

О товаре

Смотреть характеристики Смотреть характеристики

Наличие

Мск: есть

266 555,04 ₽

В корзину

Описание товара
Описание товара

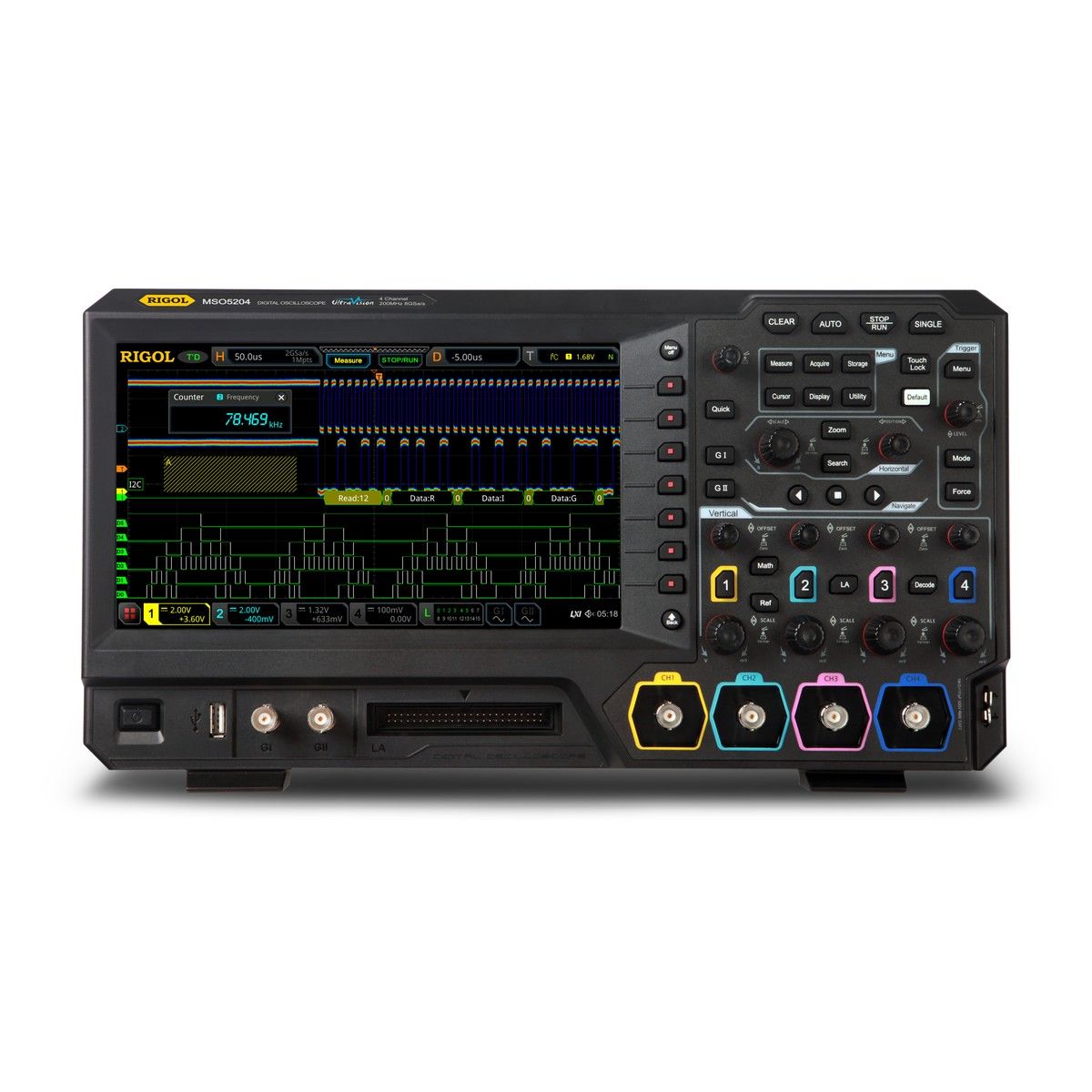

Осциллограф Rigol: 4 канала, 200 МГц, 8 Гвыб/с

Осциллографы Rigol — это надёжные и точные инструменты для измерения и анализа электрических сигналов. Они широко используются в электронике, радиотехнике, телекоммуникациях и других областях науки и техники.

Основные характеристики:
- Полоса пропускания: 200 МГц.
- Количество каналов: 4.
- Частота дискретизации: 8 гигавыборок в секунду (Гвыб/с).
Эти характеристики обеспечивают высокую точность и разрешение при измерении и анализе сложных сигналов. Осциллографы Rigol позволяют детально изучать форму, амплитуду и частоту сигналов, а также выявлять и устранять неисправности в электронных устройствах.

Приобретая осциллограф Rigol, вы получаете надёжный инструмент, который поможет вам решать самые сложные задачи в области электроники и радиотехники.
Показать ещеСкрыть
Технические характеристики
Технические характеристики
Основные характеристики
- Тип инструмента
  Осциллограф
- Размер дисплея, дюйм
  9
- Разрешение дисплея
  1024 x 600
- Особенности дисплея
  Сенсорный, мультитач, поддерживаются жесты. Яркость: 256 уровней интенсивности (LCD, HDMI). Выдержка: выкл / бесконечность / 100 мсек…10 сек (более вероятные элементы осциллограммы ярче, регулировка контраста между высокой и малой вероятностью)
- Количество каналов
  4
- Особенности каналов
  Каналы: 4 аналоговых входных, 1 входной внешнего запуска; опциональные: 16 входных цифровых (при заказе с опциональным пробником Rigol PLA2216), 2 выходных для генератора сигналов произвольной формы (необходимы для установки опции Rigol MSO5000-AWG)
- Пропускная способность, МГц
  200
- Режим входа
  DC, AC, "земля"
- Входное сопротивление
  1 МОм ± 1%
- Входная емкость
  17 пФ ± 3 пФ
- Особенности входящего сигнала
  CAT I 300 В (скз), 400 В (пик), переходное перенапряжение 1600 В (пик)
- Особенности горизонтальной системы
  Разрешение по времени: 10 псек
- Разрешение по вертикали
  8 бит
- Чувствительность верт. системы
  500 мкВ/дел…10 В/дел
- Особенности вертикальной системы
  Входная связь: по постоянному току, переменному току или заземлению. Динамический диапазон: ±5 делений (8 бит). Относительная погрешность усиления по постоянному току: ± 3% от всей шкалы. Устойчивость электростатическому разряду: ±8 кВ (на BNC входе)
- Режим запуска
  Автоматический, нормальный, одиночный
- Диапазон удержания
  8 нсек…10 сек
- Особенности системы синхронизации
  Полоса пропускания системы синхронизации: 200 МГц. Диапазон установки порога срабатывания запуска: ±5 делений от центра экрана (внутреннего запуск); фиксированные 50% (линия AC)
- Курсорные измерения
  Поддерживаются 2 пары курсоров по осям X и Y
- Автоматические измерения
  41 автоматическое измерение (в том числе до 10 измерений могут отображаться одновременно на экране)
- Регистрация осциллограмм
  Не менее 450 000 фреймов в режиме реального времени
- Хранение измерений
  Аналоговый канал: 200 млн. точек (одноканальный), 100 млн. точек (полуканальный), 50 млн. точек (режим всех каналов). Цифровой канал: 25 млн. точек (режим всех каналов)
- Особенности системы измерения
  Максимальная скорость захвата осциллограмм: не менее 500 000 осц/сек. Пиковый детектор: захват глитчей от 500 псек
- Особенности генератора сигналов
  В стандартной комплектации: нет. Опция Rigol MSO5000-AWG: генератор сигналов произвольной формы 2 выходных канала, 25 МГц
- Разрешение
  Устанавливается пользователем. Максимальное: 6 бит
- Диапазон
  0…200 МГц
- Источник сигнала
  Любой аналоговый входной или цифровой входной канал
- Особенности встроенного частотометра
  Функции частотомера: измерение частоты, периода, сумматор. Сумматор: до 48 разрядов, считает кол-во фронтов сигнала
- Источник (цифровой вольтметр)
  Любой аналоговый канал
- Разрешение (цифровой вольтметр)
  Переменный ток В / постоянный ток В: 3 бита
- Особенности цифрового вольтметра
  Звуковое оповещение если значение напряжение выходит за установленные пределы. Отображает измерения в форме диаграммы, отображает точки экстремума за последние 3 сек
- Интерфейс
  USB 2.0 Host, USB 2.0 Device с поддержкой USBTMC, LAN с поддержкой LXI-C, удаленное управление с ПК через веб браузер, AUX Output, HDMI 1.4b, Опционально: GPIB (адаптер GPIB-USB)
- Разъемы
  4 x USB 2.0 Host, 1 x USB 2.0 Device с поддержкой USBTMC, 1 x RJ45 10/100/1000 Мбит/сек (LAN с поддержкой LXI-C), 1 x BNC выход (AUX Output), 1 x HDMI 1.4b тип A
- Управление
  Кнопочное, ручки регулирования, сенсорный экран, удаленное управление с ПК через веб браузер
- Питание
  100…240 В, 45…440 Гц. Предохранитель питания: 4 А, класс T, 250 В. Максимальная мощность 75 Вт (при подключении к различным интерфейсам, USB)
Прочие характеристики
- Основной цвет
  Черный
- Вес, нетто, кг
  3.5
- Длина, мм
  367
- Высота, мм
  200
- Ширина, мм
  130
- Особенности
  Высота для монтажа в измерительную стойку: 5U. Расчетное время нарастания: не более 1.75 нсек
- Ссылка на описание
  https://rigol-shop.ru/product/ostsillografy/mso5204/?sphrase_id=22370
- Комплект поставки
  Осциллограф, документация, кабель питания, USB кабель, 4 пассивных пробника Rigol PVP2350 (350 МГц)
