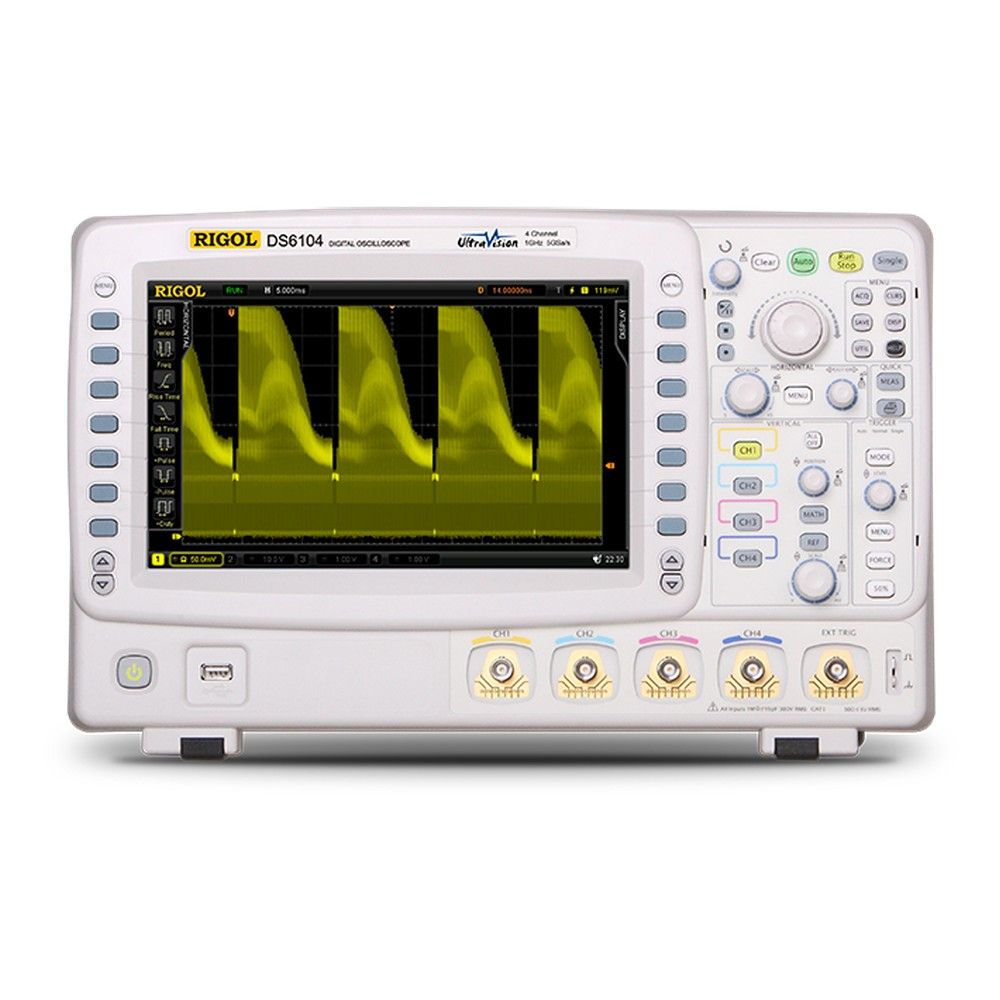

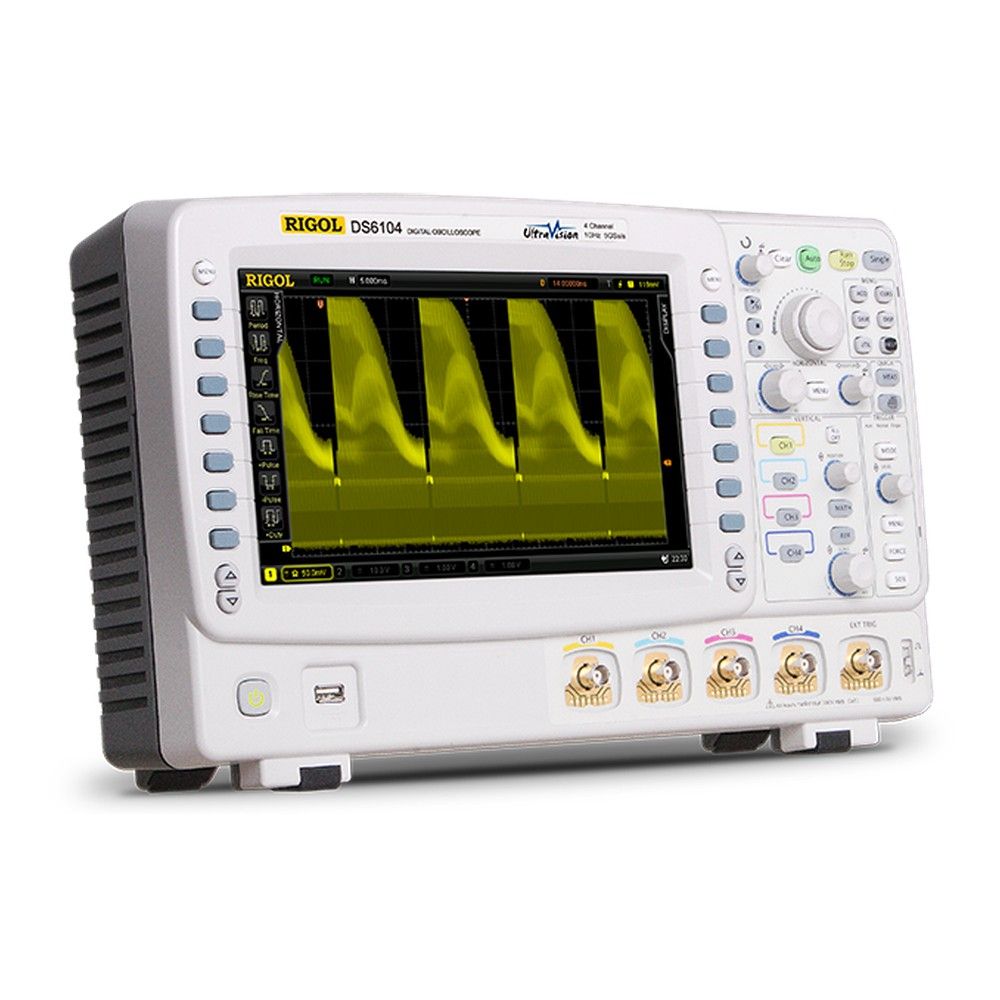

Осциллографы Rigol1GHz, 4CH, 5GSa/s
- Артикул: 105167
- Партномер : DS6104
- Гарантия: 36 мес.
Наличие
- Мск: нет
В настоящее время товар отсутствует на складе.
Уведомить
Вы можете подписаться на товар - когда он появится на складе, мы отправим Вам уведомление на email.
-
Технические характеристики
Технические характеристики
Основные характеристики-
Тип инструмента
Осциллограф
-
Размер дисплея, дюйм
10.1
-
Тип дисплея
TFT
-
Разрешение дисплея
800 x 480
-
Особенности дисплея
160 000 цветов. Тип отображения: точки, векторы. Часы реального времени: дата, время (настраиваемы пользователем)
-
Количество каналов
4
-
Особенности каналов
Каналы: 4 аналоговых
-
Частота дискретизации
Одноканальный режим – 5 Гвыборок/с, двухканальный режим – 2.5 Гвыборок/с
-
Пропускная способность, МГц
1000
-
Режим входа
DC, AC, "земля"
-
Входное сопротивление
(1 МОм ± 2%) || (13 пФ± 2%) или 50 Ом ± 1.5%
-
Особенности входящего сигнала
Коэффициенты аттенюации пробника: 1x…1000x (с шагом 1-2-5)
-
Особенности горизонтальной системы
Погрешность развертки: не более ± 4 ppm; дрейф - не более ± 2 ppm/год
-
Разрешение по вертикали
8 бит (два канала проводят выборку одновременно)
-
Время нарастания сигнала, нсек
0.6 (один канал)
-
Особенности вертикальной системы
Вертикальная шкала для диапазона 1 МОм: 1 мВ/дел…10 В/дел. Вертикальная шкала для диапазона 50 Ом: 1 мВ/дел…1 В/дел
-
Режим запуска
Стандарт: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону. Oпционально: RS232, UART, I2C, SPI, CAN, FlexRay, USB
-
Режим развертки
Автоматический, нормальный, одиночный
-
Диапазон удержания
100 нсек...10 сек
-
Особенности системы измерения
Максимальная скорость захвата осциллограмм: не менее 180 000 осц/сек. Пиковый детектор: захват от 200 псек (одноканальный режим), захват от 400 псек (двухканальный режим). Математические операции: A+B, A-B, AxB, A/B, БПФ, настраиваемая, логическая
-
Интерфейс
USB Host, USB Device, LAN, VGA, Aux Output
-

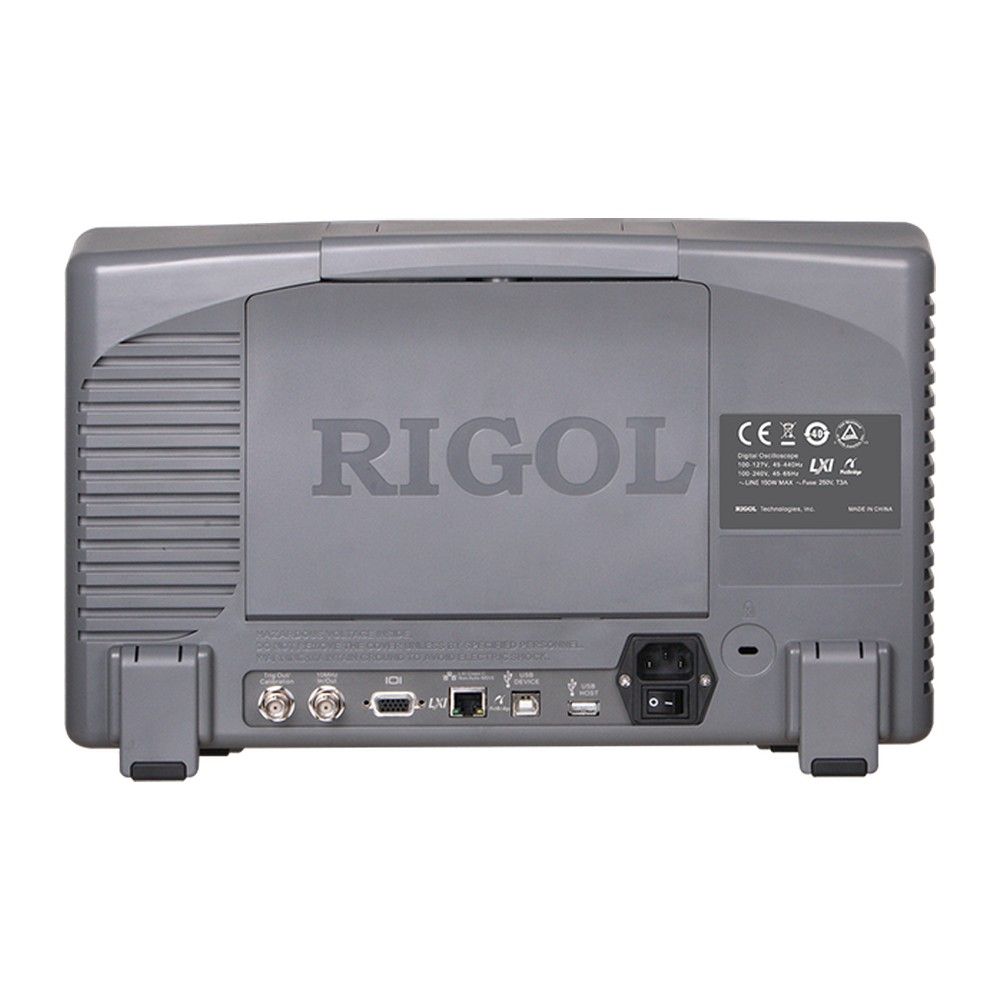

Разъемы
2 x USB Host, 1 x USB Device, 1 x LAN, 1 x VGA выход, 10 Мгц вход/выход, AUX Output (TrigOut, Fast, "земля", PassFail)
-
Питание
Возможно питание от сети либо от аккумуляторной батареи. Предохранитель питания от сети: 3 A, уровня T, 250 V
Прочие характеристики-
Вес, нетто, кг
5.3
-
Длина, мм
399
-
Высота, мм
255
-
Ширина, мм
124
- Ссылка на описание
-
Комплект поставки
Осциллограф, документация, кабель питания, USB кабель, 2 или 4 пассивных пробника Rigol RP5600A (600 МГц), 1 или 2 пассивных пробника Rigol RP6150A (1.5 МГц), крышка на переднюю панель
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
-
