Осциллографы Rigol100MHz,1GSa/s,24Mpts,2Ch+1EXT
- Артикул: 105196
- Партномер : DS1102Z-E
- Гарантия: 36 мес.
- Мск: есть
38 728,78 ₽
-
Описание товара
Описание товара

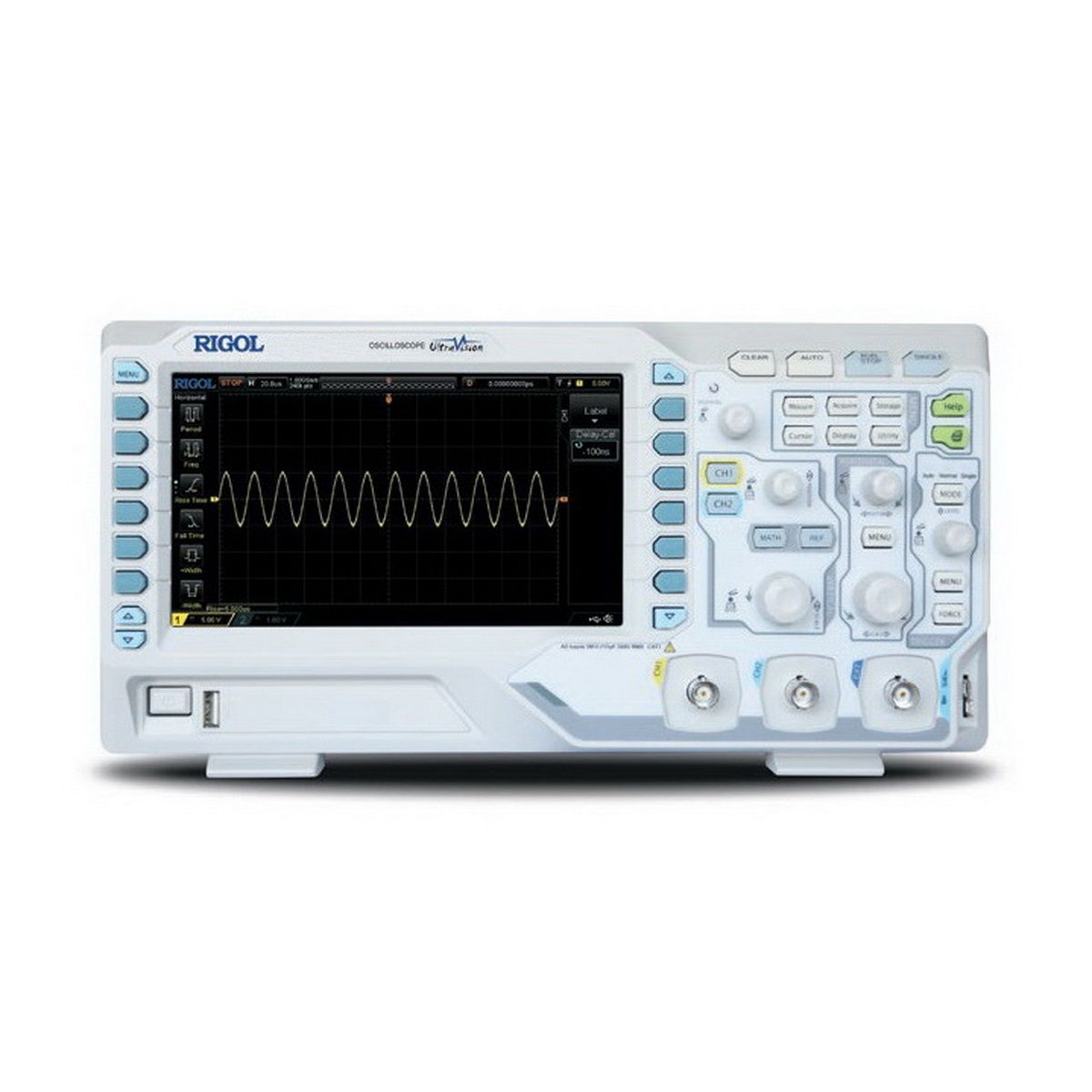

Показать ещеСкрытьОсциллограф Rigol DS1102Z-E
Двухканальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 гигавыборка в секунду и объёмом памяти 24 мегаточки на канал. Оснащён одним каналом для внешнего запуска.
Основные характеристики:
- Полоса пропускания: 100 МГц.
- Частота дискретизации: 1 Гвыб/с.
- Объём памяти: 24 М точек.
- Каналы: 2 основных + 1 внешний.
Осциллограф Rigol DS1102Z-E — это профессиональный инструмент для точного измерения и анализа электрических сигналов. Он широко используется в электронике, радиотехнике, телекоммуникациях и других областях науки и техники.
-
Технические характеристики
Технические характеристики
Основные характеристики-
Тип инструмента
Осциллограф
-
Размер дисплея, дюйм
7
-
Тип дисплея
TFT
-
Разрешение дисплея
800 x 480
-
Особенности дисплея
16 млн. цветов. Послесвечение - 100 мс, 200 мс, 500 мс, 1 с, 5 с, 10 с, бесконечно
-
Количество каналов
2
-
Особенности каналов
2 аналоговых канала
-
Частота дискретизации
1 канал - 1 Гвыб/сек, 2 канала - 500 Мвыб/сек
-
Пропускная способность, МГц
100
-
Входное сопротивление
1 МОм ± 1%
-
Входная емкость
15 пФ ± 3 пФ
-
Коэф.развертки
2 нсек/дел...50 ксек/дел
-
Особенности горизонтальной системы
±25 ppm
-
Разрешение по вертикали
8 бит
-
Время нарастания сигнала, нсек
1,75
-
Особенности вертикальной системы
500 мкВ/дел ~ 10 В/дел
-
Режим запуска
Авто, обычный, одиночный
-
Диапазон удержания
16 нсек…10 сек
-
Встроенные функции
Частотомер, цифровой вольтметр
-
Курсорные измерения
ручные, слежение, авто
-
Автоматические измерения
Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, tVmax, tVmin, Positive Rate, Negative Rate, Delay, Phase, Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Upper Value, Middle Value, Lower Value, Average, Vrms, Overshoot, Pre-shoot, Area, Period Area, Period Vrms, Variance
-
Цифровые фильтры
Фильтры - ФНЧ, ФВЧ, полосовой, режекторный
-
Регистрация осциллограмм
Отображение до 5 измерений одновременно. Статистика - cреднее измерение, максимальное, минимальное, девиация, количество измерений
-
Интерфейс
USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail)
-

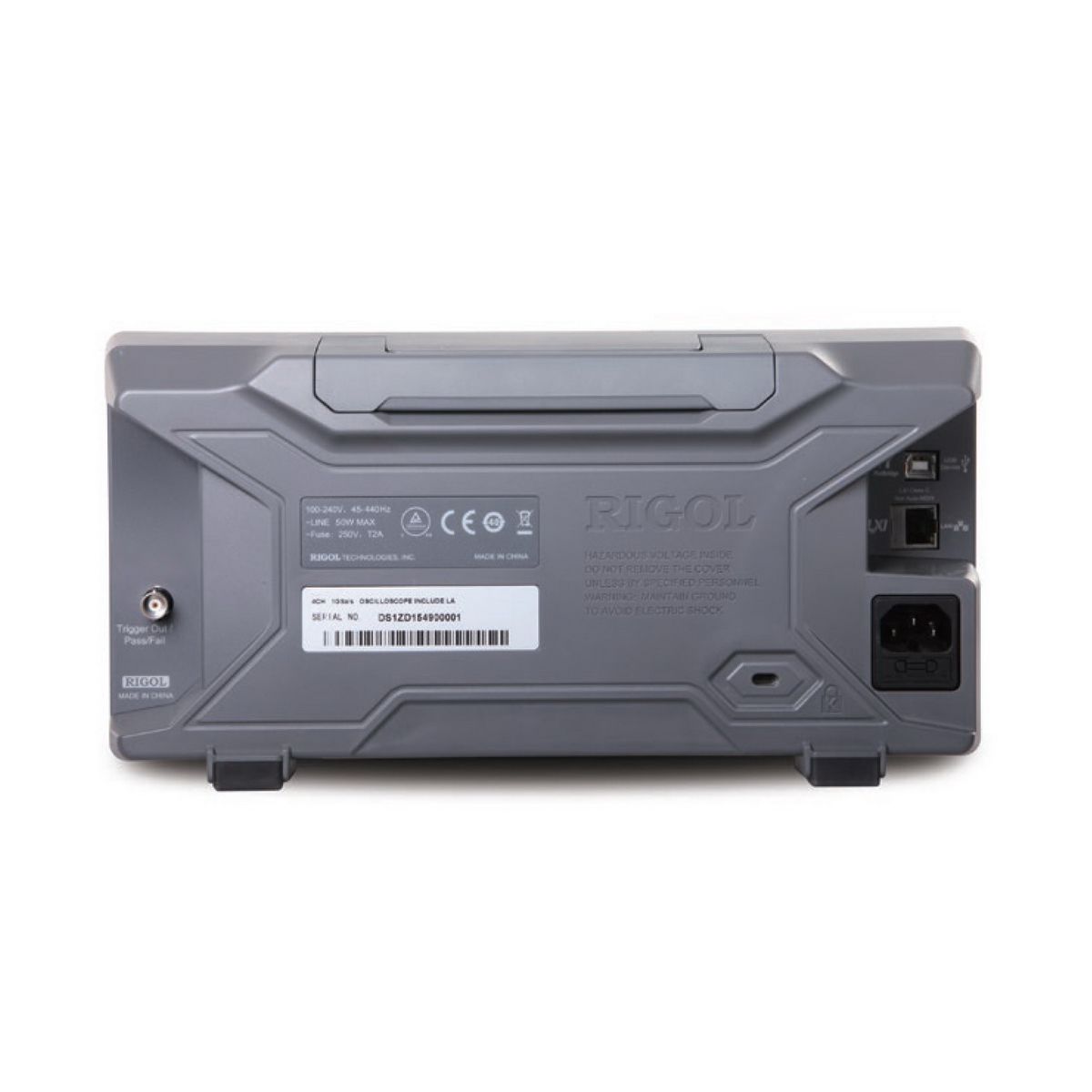

Разъемы
1x USB Host, 1x USB Device, 1x RJ45, 1x BNC (TrigOut)
-
Управление
Кнопочное, ручки регулирования, удаленное управление с ПК через веб браузер
-
Питание
100…240 В, 50…440 Гц. Предохранитель питания: 2 А, класс T, 250 В. Максимальная потр.мощность - 50 Вт
-

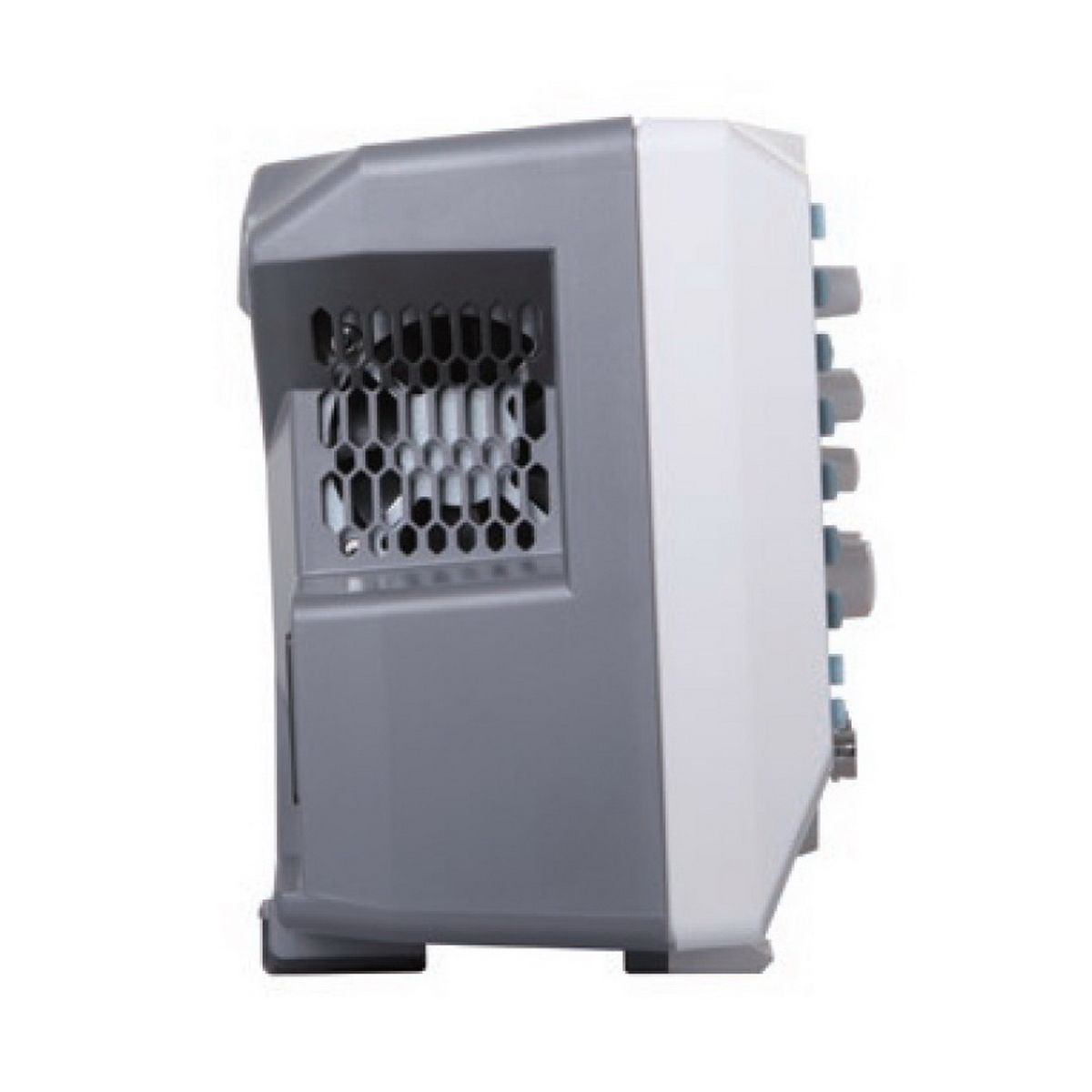

Охлаждение
активное
Прочие характеристики-
Материал корпуса
Пластик
-
Основной цвет
Белый
-
Вес, нетто, кг
2.9
-
Длина, мм
313.1
-
Высота, мм
160.8
-
Ширина, мм
122.4
- Ссылка на описание
-
Комплект поставки
Осциллограф, кабель питания, комплект кабелей, документация
-
Тип инструмента
Описание товара
Осциллограф Rigol DS1102Z-E
Двухканальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 гигавыборка в секунду и объёмом памяти 24 мегаточки на канал. Оснащён одним каналом для внешнего запуска.
Основные характеристики:
- Полоса пропускания: 100 МГц.
- Частота дискретизации: 1 Гвыб/с.
- Объём памяти: 24 М точек.
- Каналы: 2 основных + 1 внешний.
Осциллограф Rigol DS1102Z-E — это профессиональный инструмент для точного измерения и анализа электрических сигналов. Он широко используется в электронике, радиотехнике, телекоммуникациях и других областях науки и техники.
Технические характеристики
-
Тип инструмента
Осциллограф
-
Размер дисплея, дюйм
7
-
Тип дисплея
TFT
-
Разрешение дисплея
800 x 480
-
Особенности дисплея
16 млн. цветов. Послесвечение - 100 мс, 200 мс, 500 мс, 1 с, 5 с, 10 с, бесконечно
-
Количество каналов
2
-
Особенности каналов
2 аналоговых канала
-
Частота дискретизации
1 канал - 1 Гвыб/сек, 2 канала - 500 Мвыб/сек
-
Пропускная способность, МГц
100
-
Входное сопротивление
1 МОм ± 1%
-
Входная емкость
15 пФ ± 3 пФ
-
Коэф.развертки
2 нсек/дел...50 ксек/дел
-
Особенности горизонтальной системы
±25 ppm
-
Разрешение по вертикали
8 бит
-
Время нарастания сигнала, нсек
1,75
-
Особенности вертикальной системы
500 мкВ/дел ~ 10 В/дел
-
Режим запуска
Авто, обычный, одиночный
-
Диапазон удержания
16 нсек…10 сек
-
Встроенные функции
Частотомер, цифровой вольтметр
-
Курсорные измерения
ручные, слежение, авто
-
Автоматические измерения
Period, Frequency, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, tVmax, tVmin, Positive Rate, Negative Rate, Delay, Phase, Maximum, Minimum, Peak-Peak Value, Top Value, Bottom Value, Amplitude, Upper Value, Middle Value, Lower Value, Average, Vrms, Overshoot, Pre-shoot, Area, Period Area, Period Vrms, Variance
-
Цифровые фильтры
Фильтры - ФНЧ, ФВЧ, полосовой, режекторный
-
Регистрация осциллограмм
Отображение до 5 измерений одновременно. Статистика - cреднее измерение, максимальное, минимальное, девиация, количество измерений
-
Интерфейс
USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail)
-
Разъемы
1x USB Host, 1x USB Device, 1x RJ45, 1x BNC (TrigOut)
-
Управление
Кнопочное, ручки регулирования, удаленное управление с ПК через веб браузер
-
Питание
100…240 В, 50…440 Гц. Предохранитель питания: 2 А, класс T, 250 В. Максимальная потр.мощность - 50 Вт
-
Охлаждение
активное
-
Материал корпуса
Пластик
-
Основной цвет
Белый
-
Вес, нетто, кг
2.9
-
Длина, мм
313.1
-
Высота, мм
160.8
-
Ширина, мм
122.4
-
Ссылка на описание
https://www.rigolna.com/products/digital-oscilloscopes/1000z/?srsltid=AfmBOopKJNKG0XKa9-jeejrktwTqc9PVdM0Huhtp87gdRLuVsaUdNfKK
-
Комплект поставки
Осциллограф, кабель питания, комплект кабелей, документация
