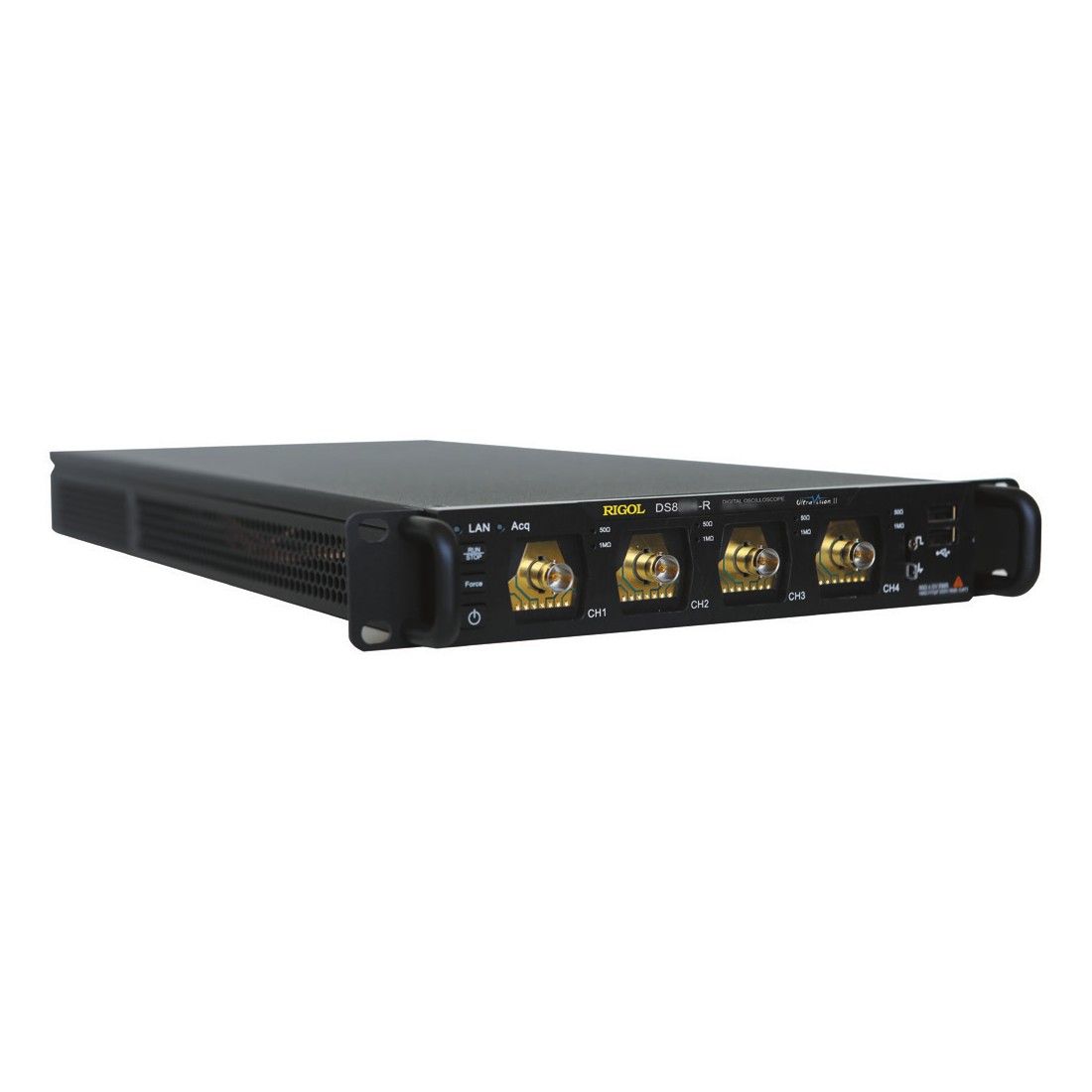

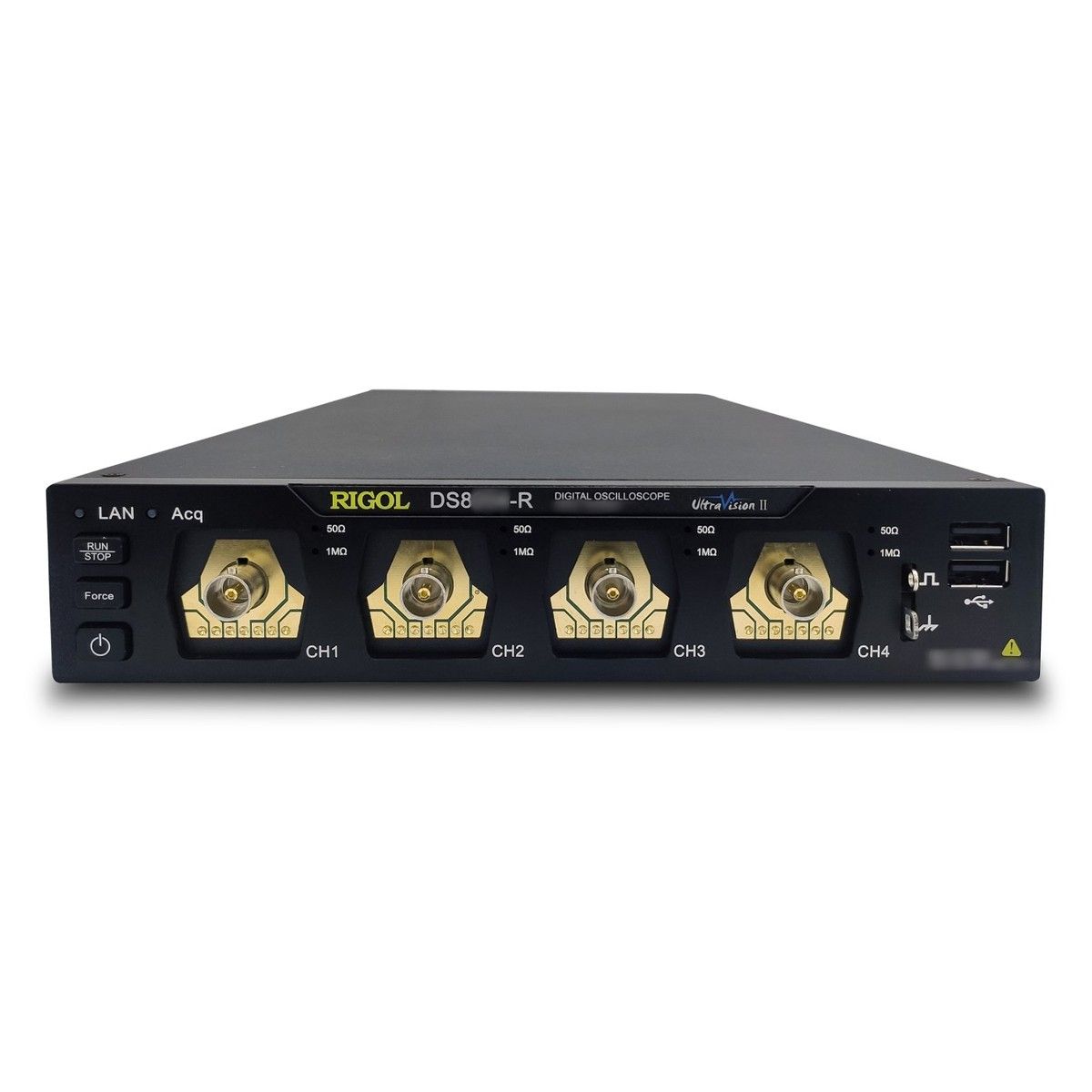

Осциллографы Rigol1 GHz, 10 GSa/s, 500 Mpts, 4 CH
- Артикул: 105282
- Партномер : DS8104-R
- Гарантия: 36 мес.
- Производитель: Rigol
О товаре
Количество каналов: 4, Пропускная способность, МГц: 1000
Смотреть характеристики
Смотреть характеристики
Наличие
- Мск: нет
В настоящее время товар отсутствует на складе.
Уведомить
Вы можете подписаться на товар - когда он появится на складе, мы отправим Вам уведомление на email.
-
Технические характеристики
Технические характеристики
Основные характеристики-
Предупреждение
Габариты указаны без установленного комплекта для монтажа в измерительную стойку. Нет встроенного дисплея
-
Тип инструмента
Осциллограф
-
Количество каналов
4
-
Особенности каналов
Каналы: 4 аналоговых входных, 1 входной внешнего запуска; опциональные: 2 выходных (требуются для опционального генератора сигналов произвольной формы Rigol DS8000-R-AWG)
-
Частота дискретизации
Одноканальный режим – 10 Гвыборок/с, полуканальный режим – 5 Гвыборок/с, режим всех каналов – 2.5 Гвыборок/с
-
Пропускная способность, МГц
1000
-
Режим входа
DC, AC, "земля"
-
Входное сопротивление
Диапазон 1: 1 МОм ± 1%. Диапазон 2: 50 Ом ± 1%
-
Входная емкость
19 пФ ± 3 пФ
-
Особенности входящего сигнала
Максимальное входное напряжение для диапазона 1 МОм: CAT I 300 В (скз), 400 В (пик), переходное перенапряжение 1600 В (пик). Максимальное напряжение для диапазона 50 Ом: 5 В (скз)
-
Особенности горизонтальной системы
Диапазон временной развертки: 200 псек/дел...1 ксек/дел (поддерживает точную подстройку). Разрешение по времени: 2 псек
-
Разрешение по вертикали
8 бит
-
Чувствительность верт. системы
Для диапазона 1 МОм: 1 мВ/дел…10 В/дел. Для диапазона 50 Ом: 1 мВ/дел…1 В/дел
-
Особенности вертикальной системы
Входная связь: по постоянному току, переменному току. Динамический диапазон: ±5 делений (8 бит). Относительная погрешность усиления по постоянному току: ± 2% от всей шкалы. Устойчивость электростатическому разряду: ±8 кВ (на BNC входе)
-
Режим запуска
Автоматический, нормальный, одиночный
-
Диапазон удержания
8 нсек…10 сек
-
Особенности системы синхронизации
Полоса пропускания системы синхронизации: 1000 МГц (внутренний запуск), 200 МГц (внешний запуск). Диапазон установки порога срабатывания запуска: ±5 делений от центра экрана (внутреннего запуск); ± 5 В (внешнй запуск); фиксированные 50% (линия AC)
-
Курсорные измерения
Поддерживаются 2 пары курсоров по осям X и Y
-
Автоматические измерения
41 автоматическое измерение (в том числе до 10 измерений могут отображаться одновременно на экране)
-
Регистрация осциллограмм
До 450 000 фреймов в режиме реального времени
-
Хранение измерений
Аналоговый канал: 500 млн. точек (одноканальный), 250 млн. точек (полуканальный), 125 млн. точек (режим всех каналов)
-
Особенности системы измерения
Максимальная скорость захвата осциллограмм: не менее 600 000 осц/сек. Пиковый детектор: захват глитчей от 400 псек
-
Особенности генератора сигналов
В стандартной комплектации: нет. Опция Rigol DS8000-R-AWG: генератор сигналов произвольной формы 2 выходных канала, 25 МГц
-
Разрешение
Устанавливается пользователем. Максимальное: 6 бит
-
Диапазон
0…1 ГГц
-
Источник сигнала
Любой входной канал (любой аналоговый, цифровой, или внешний вход запуска)
-
Особенности встроенного частотометра
Функции частотомера: измерение частоты, периода, сумматор. Сумматор: до 48 разрядов, считает кол-во фронтов сигнала
-
Источник (цифровой вольтметр)
Любой аналоговый канал
-
Разрешение (цифровой вольтметр)
Переменный ток В / постоянный ток В: 3 бита
-
Особенности цифрового вольтметра
Звуковое оповещение если значение напряжение выходит за установленные пределы. Отображает измерения в форме диаграммы, отображает точки экстремума за последние 3 сек
-
Интерфейс
USB 2.0 Host, USB 2.0 Device с поддержкой USBTMC, LAN с поддержкой LXI-C, SFP+, удаленное управление с ПК через веб браузер, AUX Output, 10 M вход/выход, HDMI 1.4b, выходной сигнал для компенсации пробника, Опционально: GPIB (адаптер GPIB-USB)
-
Разъемы
4 x USB 2.0 Host, 1 x USB 2.0 Device с поддержкой USBTMC, 1 x RJ45 10/100/1000 Мбит/сек (LAN с поддержкой LXI-C), 1 x SFP+ 10 Гбит/сек, 1 x BNC выход (AUX Output), 1 x SMA вход (10 M вход), 1 x SMA выход (10 M выход), 1 x HDMI 1.4b тип A
-
Управление
Удаленное управление с ПК через веб браузер
-
Питание
100…240 В, 45…440 Гц. Предохранитель питания: 3.15 А, класс T, 250 В. Максимальная мощность 200 Вт (при подключении к различным интерфейсам, USB и активным пробникам)
Прочие характеристики-
Основной цвет
Черный, золотистый
-
Вес, нетто, кг
3.6
-
Длина, мм
214
-
Высота, мм
43
-
Ширина, мм
478
-
Особенности
Высота для монтажа в измерительную стойку: 1U. Расчетное время нарастания (в диапазоне 50 Ом, одноканальный, 10…90%, типичное): не более 350 псек
-
Комплект поставки
Осциллограф, документация, кабель питания, USB кабель, комплект для монтажа в измерительную стойку
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
-
