Осциллографы Rigol70MHz BW,4Channel,8GSa/s

Артикул: 105172
Партномер : MSO5074
Гарантия: 36 мес.

О товаре

Смотреть характеристики Смотреть характеристики

Наличие

Мск: нет

В настоящее время товар отсутствует на складе.

Вы можете подписаться на товар - когда он появится на складе, мы отправим Вам уведомление на email.

Уведомить

Описание товара
Описание товара

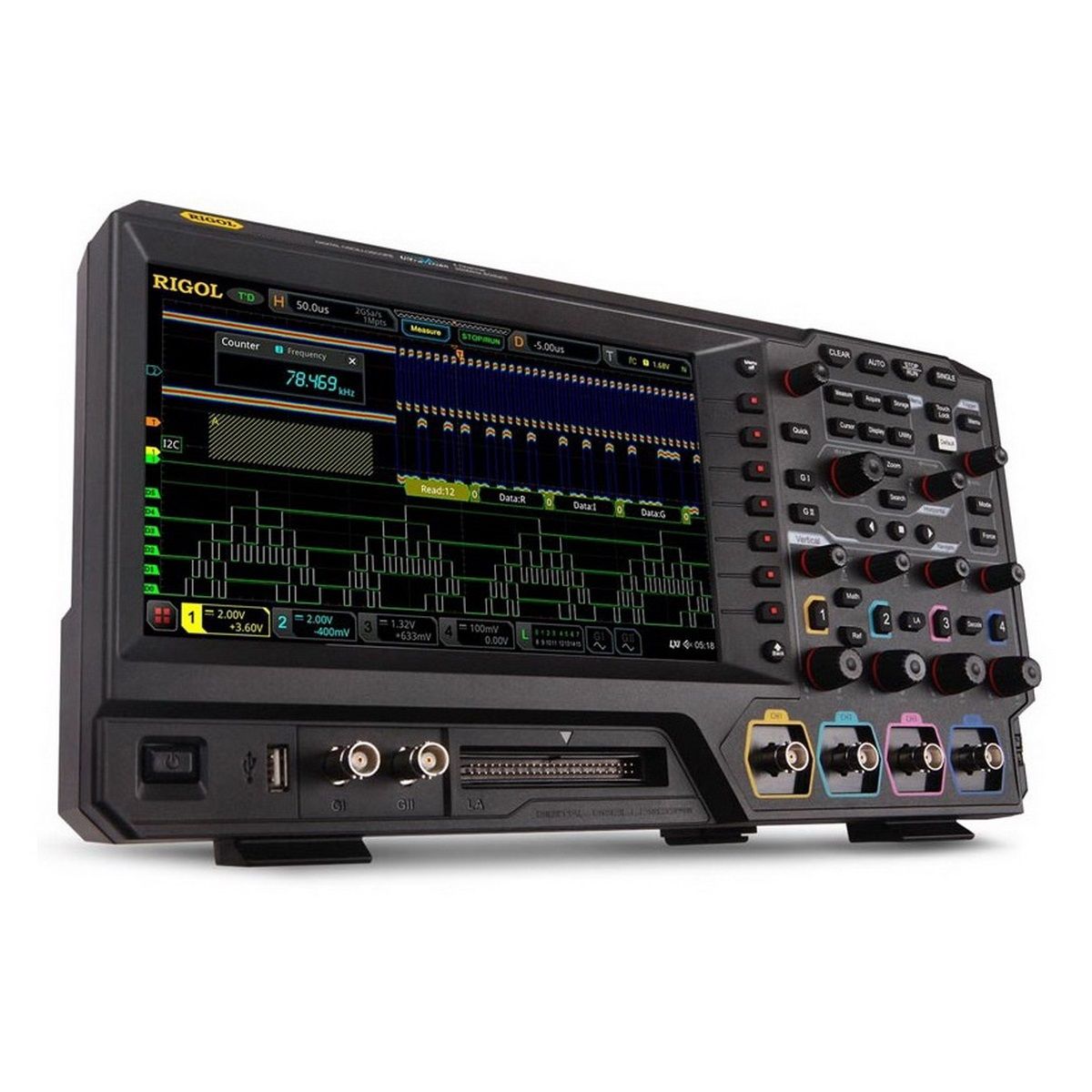

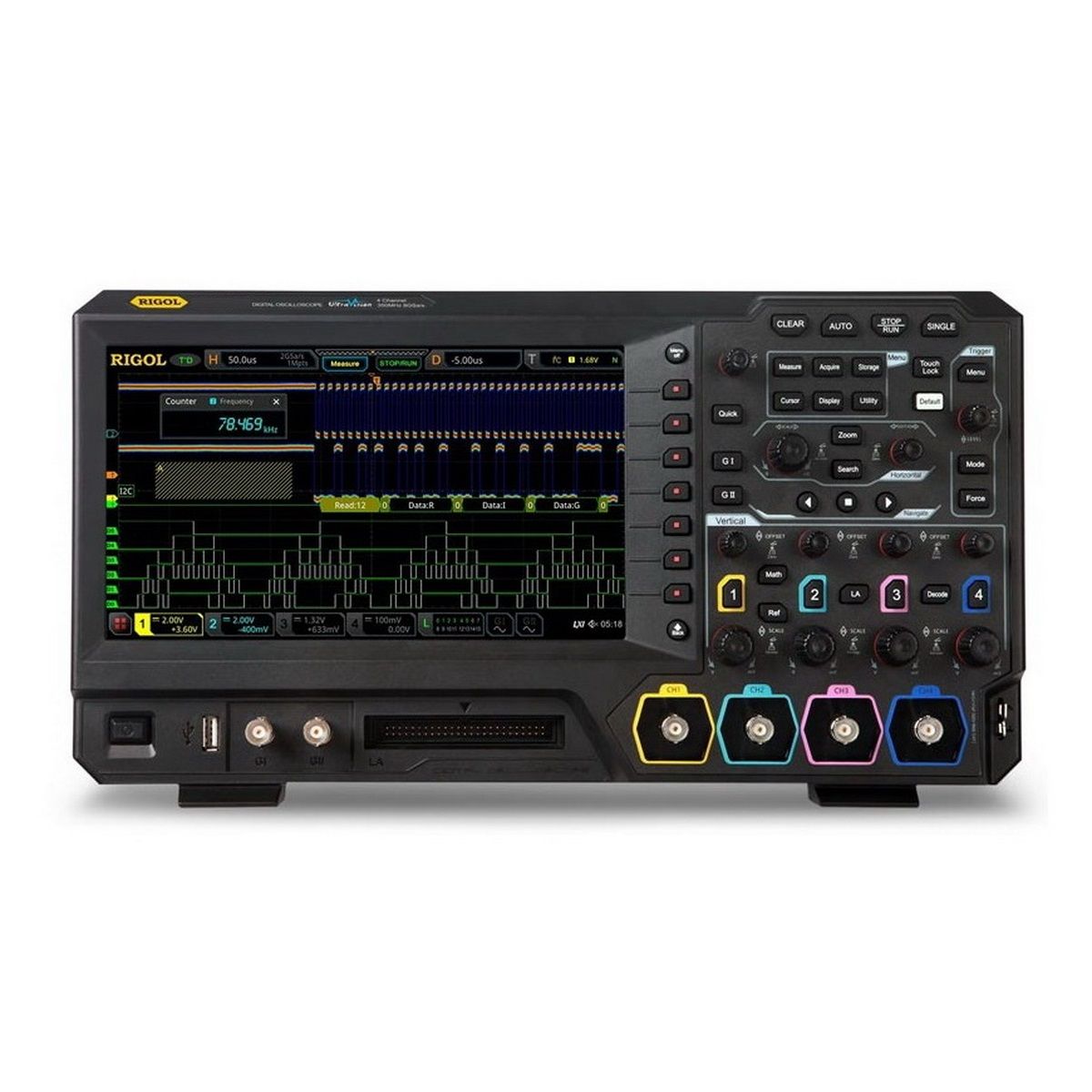

Осциллограф Rigol MSO5074 70MHz BW, 4Channel, 8GSa/s

Осциллограф Rigol MSO5074 — это профессиональный инструмент для анализа и измерения электрических сигналов. Он оснащён четырьмя каналами, что позволяет одновременно отслеживать несколько сигналов. Прибор имеет полосу пропускания 70 МГц и частоту дискретизации 8 Гвыб/с, что обеспечивает высокую точность и детализацию измерений.

Основные характеристики:
- Полоса пропускания: 70 МГц;
- Частота дискретизации: 8 Гвыб/с;
- Количество каналов: 4.
Этот осциллограф идеально подходит для инженеров, техников и исследователей, работающих в области электроники и электротехники. Он позволяет проводить точные и надёжные измерения, а также анализировать сложные сигналы.
Показать ещеСкрыть
Технические характеристики
Технические характеристики
Основные характеристики
- Тип инструмента
  Осциллограф
- Размер дисплея, дюйм
  9
- Тип дисплея
  TFT
- Разрешение дисплея
  1024 x 600
- Особенности дисплея
  Сенсорный, мультитач. Послесвечение: выкл, 100 мс...10 с; бесконечно
- Количество каналов
  4
- Особенности каналов
  4 аналоговых канала
- Частота дискретизации
  Одноканальный режим – 8 Гвыборок/с, 2-канальный режим – 4 Гвыборок/с, 4-канальный режим – 2 Гвыборок/с
- Пропускная способность, МГц
  70
- Входное сопротивление
  1 МОм ± 1%
- Входная емкость
  17 пФ ± 3 пФ
- Коэф.развертки
  5 нсек/дел...50 ксек/дел
- Особенности горизонтальной системы
  ±10 ppm ± 10 ppm/год
- Разрешение по вертикали
  8 бит
- Особенности вертикальной системы
  1 мВ/дел ~ 10 В/дел
- Режим запуска
  Авто, обычный, одиночный
- Диапазон удержания
  8 нсек…10 сек
- Встроенные функции
  Частотомер, цифровой вольтметр, анализ мощности, гистограмма
- Курсорные измерения
  ручные (?V, ?T, 1/?T), слежение, авто
- Автоматические измерения
  Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, +Pulse Count, -Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
- Особенности системы измерения
  Скорость захвата осциллограмм - 500000 осц/с.
- Особенности генератора сигналов
  AM, FM и FSK модуляция от 1Гц до 50кГц
- Разрешение
  6-бит
- Источник сигнала
  любой аналоговый и цифровой канал
- Интерфейс
  USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail), видеовыход

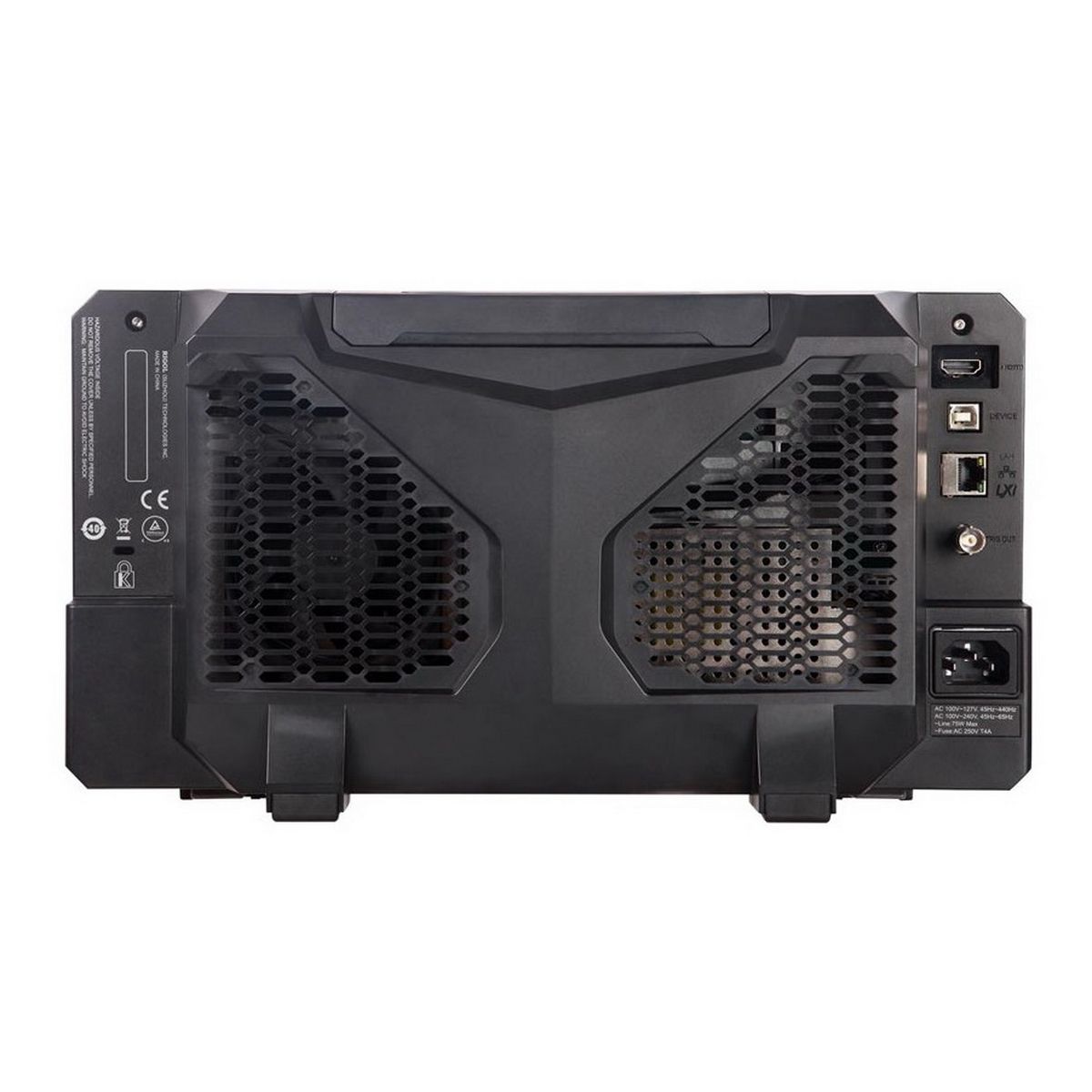

- Разъемы
  1x USB Host, 1x USB Device, 1x RJ45, 1x BNC (AUX-out), 1x HDMI
- Управление
  Кнопочное, ручки регулирования, удаленное управление с ПК через веб браузер. Сенсорный экран.
- Питание
  100...240В
- Охлаждение
  Активное
Прочие характеристики
- Материал корпуса
  Пластик
- Основной цвет
  Черный
- Вес, нетто, кг
  3.5
- Длина, мм
  367
- Высота, мм
  200
- Ширина, мм
  130
- Особенности
  Скорость захвата осциллограмм - 500000 осц/с. Макс. длина записи - 100 Мточек (1 канал), 50 Мточек (2 канала), 25 Мточек (4 канала). До 16 цифровых каналов (требуется пробник PLA2216). Возможность установки в серверную стойку 5U.
- Ссылка на описание
  https://www.rigolna.com/products/digital-oscilloscopes/MSO5000/?srsltid=AfmBOor2QwWumZGi-Ujufo8yp_2J6qNYOkiQ3BP_mXsfuAb7fUBUiutm
- Комплект поставки
  Осциллограф, комплект кабелей (USB-кабель, кабели-щупы, кабель питания), документация
