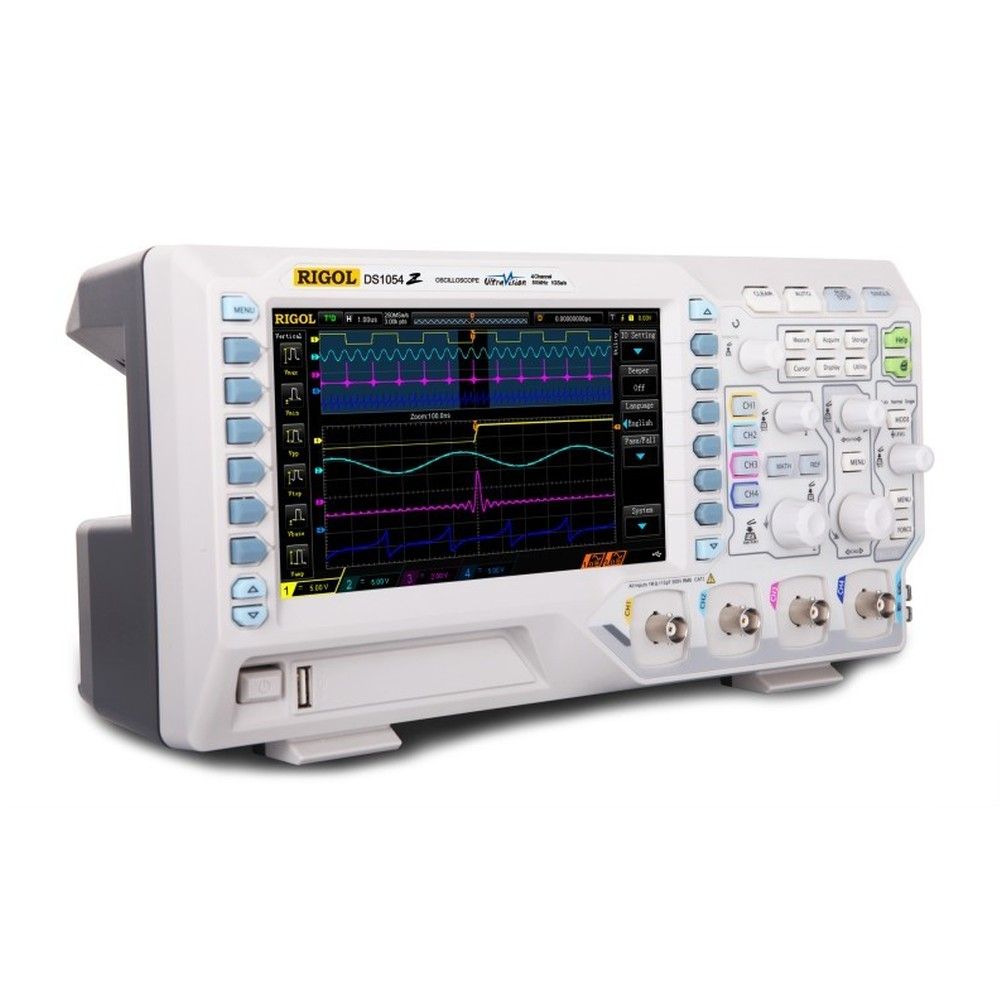

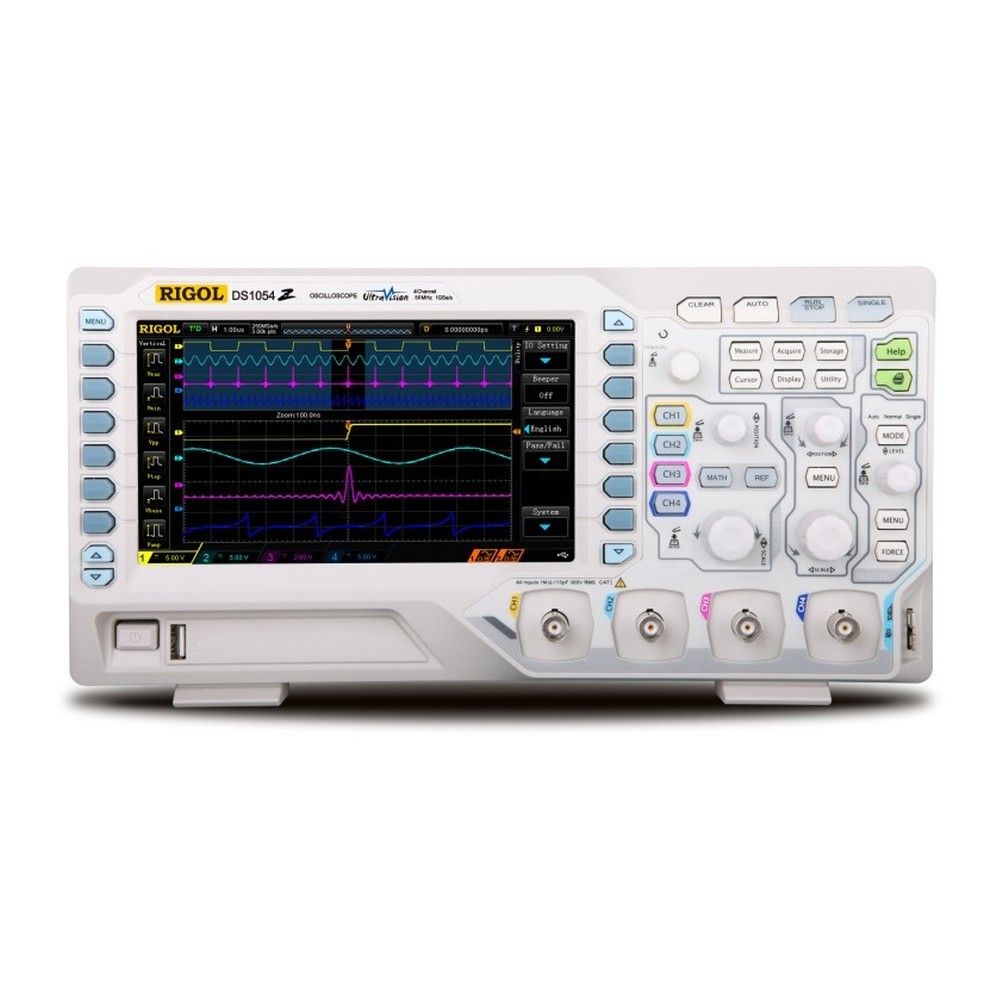

Осциллографы Rigol50MHz, 1GSa/s, 4CH DSO
- Артикул: 105192
- Партномер : DS1054Z
- Гарантия: 36 мес.
Наличие
- Мск: нет
В настоящее время товар отсутствует на складе.
Уведомить
Вы можете подписаться на товар - когда он появится на складе, мы отправим Вам уведомление на email.
-
Технические характеристики
Технические характеристики
Основные характеристики-
Тип инструмента
Осциллограф
-
Размер дисплея, дюйм
7
-
Тип дисплея
TFT
-
Разрешение дисплея
800 x 480
-
Особенности дисплея
Уровни цвета: 16 млн (24 бит true color). Выдержка: минимум, / бесконечность / 100 мсек…10 сек (более вероятные элементы осциллограммы ярче, регулировка контраста между высокой и малой вероятностью)
-
Количество каналов
4
-
Особенности каналов
Каналы: 4 аналоговых входных
-
Частота дискретизации
Одноканальный режим – 1000 Мвыборок/сек, полуканальный режим – 500 Мвыборок/сек, трех/четырехканальный – 250 Мвыборок/сек
-
Пропускная способность, МГц
50
-
Режим входа
DC, AC, "земля"
-
Входное сопротивление
1 МОм ± 1%
-
Входная емкость
15 пФ ± 3 пФ
-
Особенности входящего сигнала
Максимальное входное напряжение: CAT I 300 В (скз), 100 В (пик), переходное перенапряжение 1000 В (пик)
-
Коэф.развертки
5 нсек/дел...50 сек/дел
-
Особенности горизонтальной системы
Погрешность развертки: не более ± 25 ppm; дрейф - не более ± 5 ppm/год
-
Разрешение по вертикали
1 бит
-
Особенности вертикальной системы
Входная связь: по постоянному току, переменному току или заземлению. Динамический диапазон: ±10 В + порог. Диапазон порога: ±15 В, шаг 10 м В
-
Режим запуска
Автоматический, нормальный, одиночный
-
Чувствительность
1 деление (менее 5 мВ или включено отклонение шума), 0.3 деления (более 5 мВ или выключено отклонение шума)
-
Диапазон удержания
16 нсек…10 сек
-
Особенности системы синхронизации
Диапазон установки порога срабатывания запуска: ±5 делений от центра экрана
-
Курсорные измерения
Ручной режим, режим слежения, автоизмерения
-
Регистрация осциллограмм
До 60 000 фреймов в режиме реального времени
-
Особенности системы измерения
Количество измерений: отображает 5 измерений одновременно
-
Интерфейс
USB Host, USB Device, LAN, Aux Output
-
Управление
Кнопочное, ручки регулирования
-
Питание
100…240 В, 45…440 Гц. Предохранитель питания: 2 А, класс T, 250 В. Максимальная мощность 50 Вт
Прочие характеристики-
Основной цвет
Белый, черный, синий
-
Вес, нетто, кг
3.2
-
Длина, мм
313.1
-
Высота, мм
160.8
-
Особенности
Расчетное время нарастания (типичное): 7 нсек
- Ссылка на описание
-
Комплект поставки
Осциллограф, документация, кабель питания, 4 пассивных пробника Rigol PVP3150 (150 МГц)
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
-
