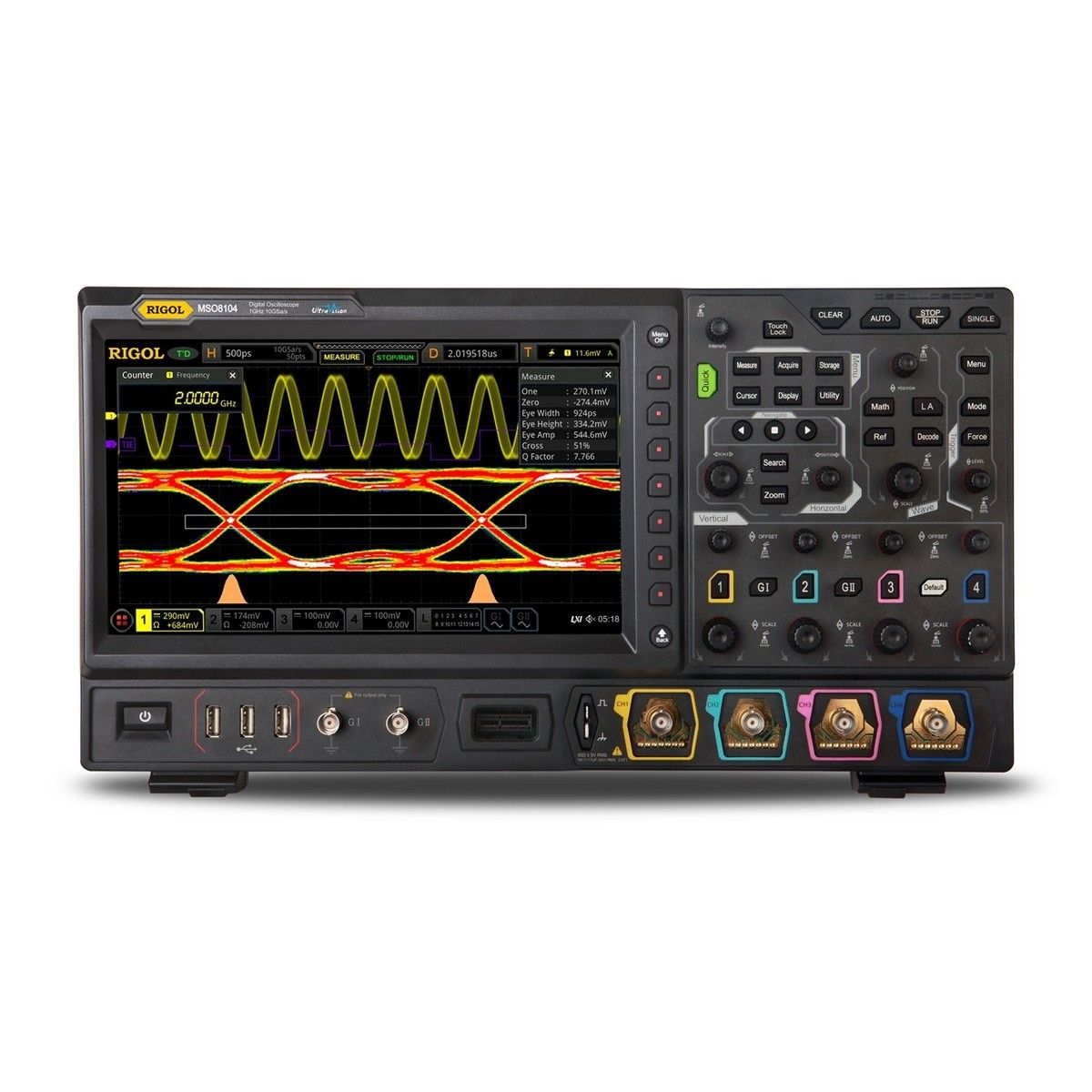

Осциллографы Rigol1 GHz, 10 GSa/s, 500 Mpts, 4+16 CH MSO
- Артикул: 105157
- Партномер : MSO8104
- Гарантия: 36 мес.
- Мск: нет
Вы можете подписаться на товар - когда он появится на складе, мы отправим Вам уведомление на email.
-
Описание товара
Описание товара
Показать ещеСкрытьОсциллограф Rigol: 1 ГГц, 10 Гвыб/с, 500 М точек
Осциллографы Rigol — это профессиональные инструменты для точного измерения и анализа электрических сигналов. Они широко используются в электронике, телекоммуникациях, автомобильной промышленности и других областях.
Основные характеристики:
- Полоса пропускания: 1 ГГц.
- Частота дискретизации: 10 Гвыб/с.
- Объём памяти: 500 M точек.
- Количество каналов: 4 + 16 (MSO).
Эти характеристики обеспечивают высокую точность и детализацию измерений, а также позволяют анализировать сложные сигналы. Осциллографы Rigol идеально подходят для разработки, производства и обслуживания электронных устройств.
Приобретая осциллограф Rigol, вы получаете надёжный инструмент, который поможет вам решать самые сложные задачи.
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
-
Технические характеристики
Технические характеристики
Основные характеристики-
Тип инструмента
Осциллограф
-
Размер дисплея, дюйм
10.1
-
Разрешение дисплея
1024 x 600
-
Особенности дисплея
Сенсорный, мультитач, поддерживаются жесты. Яркость: 256 уровней интенсивности (LCD, HDMI). Выдержка: выкл / бесконечность / 100 мсек…10 сек (более вероятные элементы осциллограммы ярче, регулировка контраста между высокой и малой вероятностью)
-
Количество каналов
4
-
Особенности каналов
Каналы: 4 аналоговых входных, 1 входной внешнего запуска; опциональные: 16 входных цифровых (требуются для опционального пробника Rigol RPL2316), 2 выходных (требуются для опционального генератора сигналов произвольной формы Rigol MSO8000-AWG)
-
Частота дискретизации
Одноканальный режим – 10 Гвыборок/с, двухканальный режим – 5 Гвыборок/с, режим всех каналов – 2.5 Гвыборок/с
-
Пропускная способность, МГц
1000
-
Режим входа
DC, AC
-
Входное сопротивление
Диапазон 1: 1 МОм ± 1%. Диапазон 2: 50 Ом ± 1%
-
Входная емкость
19 пФ ± 3 пФ
-
Особенности входящего сигнала
Максимальное входное напряжение для диапазона 1 МОм: CAT I 300 В (скз), 400 В (пик), переходное перенапряжение 1600 В (пик). Максимальное напряжение для диапазона 50 Ом: 5 В (скз)
-
Особенности горизонтальной системы
Диапазон временной развертки: 500 псек/дел...1 ксек/дел (поддерживает точную подстройку). Разрешение по времени: 2 псек
-
Разрешение по вертикали
8 бит
-
Чувствительность верт. системы
Для диапазона 1 МОм: 1 мВ/дел…10 В/дел. Для диапазона 50 Ом: 1 мВ/дел…1 В/дел
-
Особенности вертикальной системы
Входная связь: по постоянному току, переменному току. Динамический диапазон: ±5 делений. Относительная погрешность усиления по постоянному току: ± 2% от всей шкалы. Устойчивость электростатическому разряду: ±8 кВ
-
Режим запуска
Автоматический, нормальный, одиночный
-
Диапазон удержания
8 нсек…10 сек
-
Особенности системы синхронизации
Полоса пропускания системы синхронизации: 1000 МГц (внутренний запуск), 200 МГц (внешний запуск). Диапазон установки порога срабатывания запуска: ±5 делений от центра экрана (внутреннего запуск); ± 8 В (внешнй запуск)
-
Курсорные измерения
Поддерживаются 2 пары курсоров по осям X и Y
-
Автоматические измерения
41 автоматическое измерение (в том числе до 10 измерений могут отображаться одновременно на экране)
-
Регистрация осциллограмм
До 650 000 фреймов в режиме реального времени
-
Хранение измерений
Аналоговый канал: 500 млн. точек (одноканальный), 250 млн. точек (полуканальный), 125 млн. точек (режим всех каналов)
-
Особенности системы измерения
Максимальная скорость захвата осциллограмм: не менее 600 000 осц/сек. Пиковый детектор: захват глитчей от 400 псек
-
Особенности генератора сигналов
В стандартной комплектации: нет. Опция Rigol MSO8000-AWG: генератор сигналов произвольной формы 2 выходных канала, 25 МГц
-
Разрешение
Устанавливается пользователем. Максимальное: 6 бит
-
Диапазон
0…1 ГГц
-
Источник сигнала
Любой входной канал (любой аналоговый, цифровой, или внешний вход запуска)
-
Особенности встроенного частотометра
Функции частотомера: измерение частоты, периода, сумматор. Сумматор: до 48 разрядов, считает кол-во фронтов сигнала
-
Источник (цифровой вольтметр)
Любой аналоговый канал
-
Разрешение (цифровой вольтметр)
Переменный ток В / постоянный ток В: 3 бита
-
Особенности цифрового вольтметра
Звуковое оповещение если значение напряжение выходит за установленные пределы. Отображает измерения в форме диаграммы, отображает точки экстремума за последние 3 сек
-
Интерфейс
USB 2.0 Host, USB 2.0 Device с поддержкой USBTMC, LAN с поддержкой LXI-C, удаленное управление с ПК через веб браузер, AUX Output, 10 M вход/выход, HDMI 1.4b, выходной сигнал для компенсации пробника, Опционально: GPIB (адаптер GPIB-USB)
-
Разъемы
4 x USB 2.0 Host, 1 x USB 2.0 Device с поддержкой USBTMC, 1 x RJ45 10/100/1000 Мбит/сек (LAN с поддержкой LXI-C), 1 x BNC выход (AUX Output), 1 x BNC выход (10 M вход/выход), 1 x HDMI 1.4b тип A
-
Управление
Кнопочное, ручки регулирования, сенсорный экран, удаленное управление с ПК через веб браузер
-
Питание
100…240 В, 45…440 Гц. Предохранитель питания: 3.15 А, класс T, 250 В. Максимальная мощность 200 Вт (при подключении к различным интерфейсам, USB и активным пробникам)
Прочие характеристики-
Основной цвет
Черный, золотистый
-
Вес, нетто, кг
4
-
Длина, мм
410
-
Высота, мм
224
-
Ширина, мм
135
-
Особенности
Высота для монтажа в измерительную стойку: 6U. Расчетное время нарастания (в диапазоне 50 Ом, одноканальный, 10…90%, типичное): не более 350 псек
- Ссылка на описание
-
Комплект поставки
Осциллограф, документация, кабель питания, кабель USB, 4 пассивных пробника с высоким входным сопротивлением Rigol RP3500A (500 МГц), 2 пассивных пробника с низким входным сопротивлением Rigol RP6150A (1.5 ГГц), крышка на переднюю панель
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
-
Тип инструмента
Описание товара
Осциллограф Rigol: 1 ГГц, 10 Гвыб/с, 500 М точек
Осциллографы Rigol — это профессиональные инструменты для точного измерения и анализа электрических сигналов. Они широко используются в электронике, телекоммуникациях, автомобильной промышленности и других областях.
Основные характеристики:
- Полоса пропускания: 1 ГГц.
- Частота дискретизации: 10 Гвыб/с.
- Объём памяти: 500 M точек.
- Количество каналов: 4 + 16 (MSO).
Эти характеристики обеспечивают высокую точность и детализацию измерений, а также позволяют анализировать сложные сигналы. Осциллографы Rigol идеально подходят для разработки, производства и обслуживания электронных устройств.
Приобретая осциллограф Rigol, вы получаете надёжный инструмент, который поможет вам решать самые сложные задачи.
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Технические характеристики
-
Тип инструмента
Осциллограф
-
Размер дисплея, дюйм
10.1
-
Разрешение дисплея
1024 x 600
-
Особенности дисплея
Сенсорный, мультитач, поддерживаются жесты. Яркость: 256 уровней интенсивности (LCD, HDMI). Выдержка: выкл / бесконечность / 100 мсек…10 сек (более вероятные элементы осциллограммы ярче, регулировка контраста между высокой и малой вероятностью)
-
Количество каналов
4
-
Особенности каналов
Каналы: 4 аналоговых входных, 1 входной внешнего запуска; опциональные: 16 входных цифровых (требуются для опционального пробника Rigol RPL2316), 2 выходных (требуются для опционального генератора сигналов произвольной формы Rigol MSO8000-AWG)
-
Частота дискретизации
Одноканальный режим – 10 Гвыборок/с, двухканальный режим – 5 Гвыборок/с, режим всех каналов – 2.5 Гвыборок/с
-
Пропускная способность, МГц
1000
-
Режим входа
DC, AC
-
Входное сопротивление
Диапазон 1: 1 МОм ± 1%. Диапазон 2: 50 Ом ± 1%
-
Входная емкость
19 пФ ± 3 пФ
-
Особенности входящего сигнала
Максимальное входное напряжение для диапазона 1 МОм: CAT I 300 В (скз), 400 В (пик), переходное перенапряжение 1600 В (пик). Максимальное напряжение для диапазона 50 Ом: 5 В (скз)
-
Особенности горизонтальной системы
Диапазон временной развертки: 500 псек/дел...1 ксек/дел (поддерживает точную подстройку). Разрешение по времени: 2 псек
-
Разрешение по вертикали
8 бит
-
Чувствительность верт. системы
Для диапазона 1 МОм: 1 мВ/дел…10 В/дел. Для диапазона 50 Ом: 1 мВ/дел…1 В/дел
-
Особенности вертикальной системы
Входная связь: по постоянному току, переменному току. Динамический диапазон: ±5 делений. Относительная погрешность усиления по постоянному току: ± 2% от всей шкалы. Устойчивость электростатическому разряду: ±8 кВ
-
Режим запуска
Автоматический, нормальный, одиночный
-
Диапазон удержания
8 нсек…10 сек
-
Особенности системы синхронизации
Полоса пропускания системы синхронизации: 1000 МГц (внутренний запуск), 200 МГц (внешний запуск). Диапазон установки порога срабатывания запуска: ±5 делений от центра экрана (внутреннего запуск); ± 8 В (внешнй запуск)
-
Курсорные измерения
Поддерживаются 2 пары курсоров по осям X и Y
-
Автоматические измерения
41 автоматическое измерение (в том числе до 10 измерений могут отображаться одновременно на экране)
-
Регистрация осциллограмм
До 650 000 фреймов в режиме реального времени
-
Хранение измерений
Аналоговый канал: 500 млн. точек (одноканальный), 250 млн. точек (полуканальный), 125 млн. точек (режим всех каналов)
-
Особенности системы измерения
Максимальная скорость захвата осциллограмм: не менее 600 000 осц/сек. Пиковый детектор: захват глитчей от 400 псек
-
Особенности генератора сигналов
В стандартной комплектации: нет. Опция Rigol MSO8000-AWG: генератор сигналов произвольной формы 2 выходных канала, 25 МГц
-
Разрешение
Устанавливается пользователем. Максимальное: 6 бит
-
Диапазон
0…1 ГГц
-
Источник сигнала
Любой входной канал (любой аналоговый, цифровой, или внешний вход запуска)
-
Особенности встроенного частотометра
Функции частотомера: измерение частоты, периода, сумматор. Сумматор: до 48 разрядов, считает кол-во фронтов сигнала
-
Источник (цифровой вольтметр)
Любой аналоговый канал
-
Разрешение (цифровой вольтметр)
Переменный ток В / постоянный ток В: 3 бита
-
Особенности цифрового вольтметра
Звуковое оповещение если значение напряжение выходит за установленные пределы. Отображает измерения в форме диаграммы, отображает точки экстремума за последние 3 сек
-
Интерфейс
USB 2.0 Host, USB 2.0 Device с поддержкой USBTMC, LAN с поддержкой LXI-C, удаленное управление с ПК через веб браузер, AUX Output, 10 M вход/выход, HDMI 1.4b, выходной сигнал для компенсации пробника, Опционально: GPIB (адаптер GPIB-USB)
-
Разъемы
4 x USB 2.0 Host, 1 x USB 2.0 Device с поддержкой USBTMC, 1 x RJ45 10/100/1000 Мбит/сек (LAN с поддержкой LXI-C), 1 x BNC выход (AUX Output), 1 x BNC выход (10 M вход/выход), 1 x HDMI 1.4b тип A
-
Управление
Кнопочное, ручки регулирования, сенсорный экран, удаленное управление с ПК через веб браузер
-
Питание
100…240 В, 45…440 Гц. Предохранитель питания: 3.15 А, класс T, 250 В. Максимальная мощность 200 Вт (при подключении к различным интерфейсам, USB и активным пробникам)
-
Основной цвет
Черный, золотистый
-
Вес, нетто, кг
4
-
Длина, мм
410
-
Высота, мм
224
-
Ширина, мм
135
-
Особенности
Высота для монтажа в измерительную стойку: 6U. Расчетное время нарастания (в диапазоне 50 Ом, одноканальный, 10…90%, типичное): не более 350 псек
-
Ссылка на описание
https://rigol-shop.ru/product/ostsillografy/mso8104/?sphrase_id=22378
-
Комплект поставки
Осциллограф, документация, кабель питания, кабель USB, 4 пассивных пробника с высоким входным сопротивлением Rigol RP3500A (500 МГц), 2 пассивных пробника с низким входным сопротивлением Rigol RP6150A (1.5 ГГц), крышка на переднюю панель
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
